Обзор Wacom Cintiq 24HD: графический планшет плюс монитор

03 мая 2012, Гусев Михаил 0
Недавно мы уже тестировали планшеты Wacom серии Bamboo и Intuos. Сегодня же к в нашу тестовую лабораторию прибыла вершина планшетостроения от Wacom – графический планшет и монитор в одном корпусе. 24-дюймовое устройство обладает широкими углами обзора и позволяет рисовать прямо на экране, а в комплект входит купон на бесплатную загрузку графического ПО. Каков Wacom Cintiq 24HD в деле – читайте в нашем обзоре.

Видеообзор Wacom Cintiq 24HD #

Wacom Cintiq 24HD: планшет + монитор = Cintiq #

Wacom Cintiq 24HD DTK-2400/K является логическим развитием моделей Wacom Cintiq 21UX и ещё более ранней Wacom Cintiq 12WX. В отличие от предшественников, у нашего героя стал больше экран (24 дюйма вместо 21), выросли габариты и вес, увеличился угол обзора (178 градусов вместо 85), сократилось время отклика (13 мс вместо 20), полностью изменилась подставка. Размер пикселя, глубина цвета и контрастность остались прежними. А вот яркость даже снизилась (190 кд/м против 220 кд/м у предыдущей модели).

Однако основная идея сохранилась — поместить цифровое изображение прямо под наконечник пера, чтобы можно было видеть, что ты рисуешь, непосредственно там, где "кисть" касается "холста". На рекламных снимках на мониторе чаще всего изображают эскизы дизайна новых моделей автомобилей, но планшет универсален для любой работы с изображением и одинаково подойдёт дизайнерам, аниматорам, иллюстраторам, видеокомпоузерам и, конечно, цифровым художникам.

Wacom Cintiq 24 HD: первое впечатление #

Wacom Cintiq 24HD поставляется в огромной картонной коробке. Устройство тяжёлое: вместе с подставкой весит 29 кг, поэтому доставать его из коробки лучше вдвоём, во избежание травм и поломок. Рекомендуем внимательно читать инструкцию: там очень подробно описано за что и как можно держать планшет, извлекая его из упаковки и ставя на стол.

Кроме самого планшета, в комплект входят:

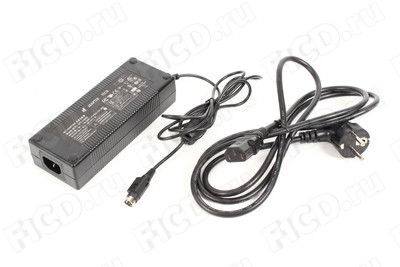

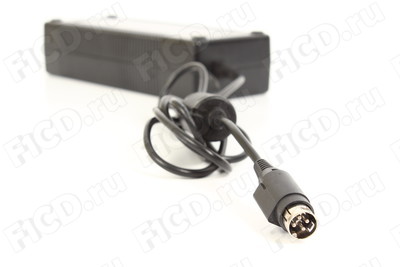

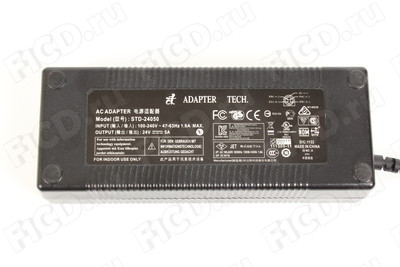

  • Адаптер питания.

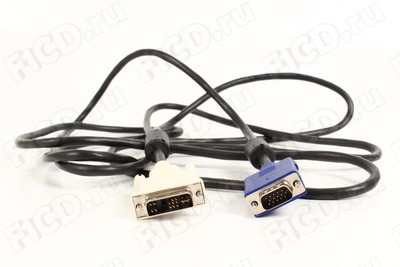

  • Адаптер DVI/VGA.

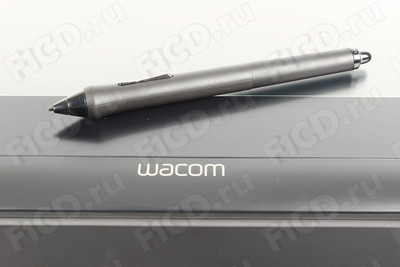

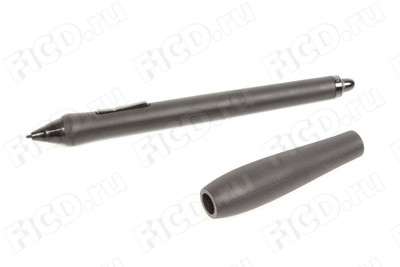

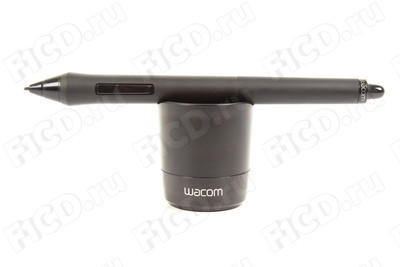

  • Перо Grip Pen.

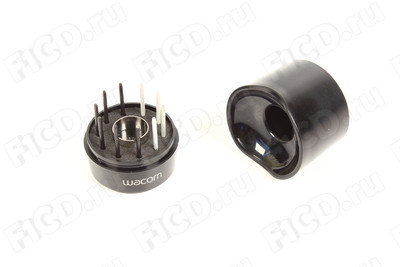

  • Подставка для пера, в которой находятся 10 сменных наконечников и пинцет для их замены.
  • Сменная утолщённая область захвата.

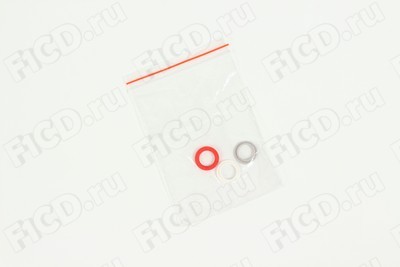

  • Цветные идентификационные кольца.
  • Комплект шурупов для креплений VESA.
  • Руководство по быстрому запуску на восьми языках включая русский.
  • Инструкция по загрузке ПО.

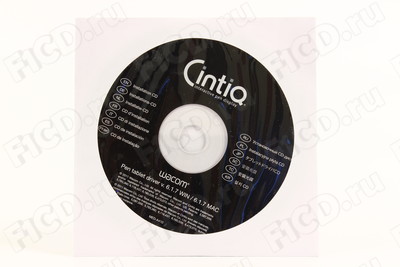

  • CD-диск с драйвером.
Комплект поставки Wacom Cintiq 24HD

Теперь рассмотрим Wacom Cintiq 24HD поподробнее. Корпус планшета выполнен из чёрного матового пластика. Кронштейны и регуляторы наклона — из серебристого пластика.

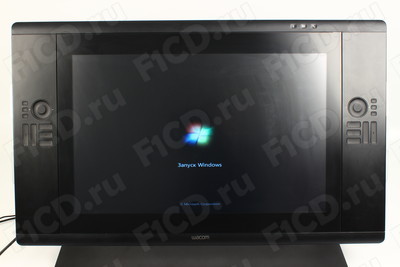

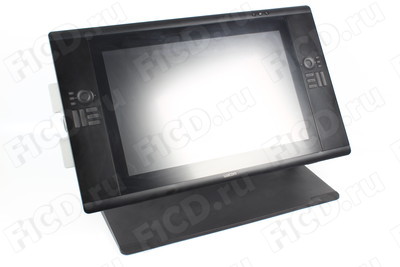

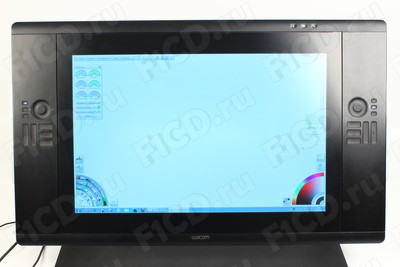

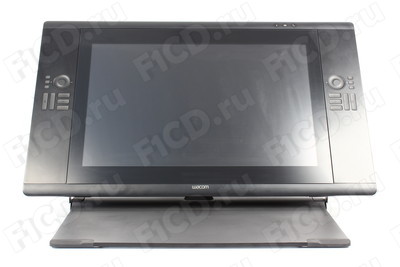

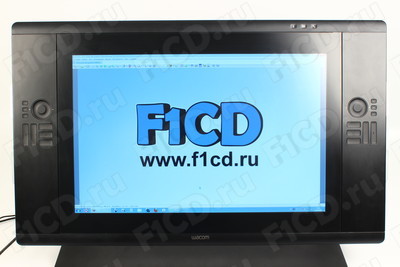

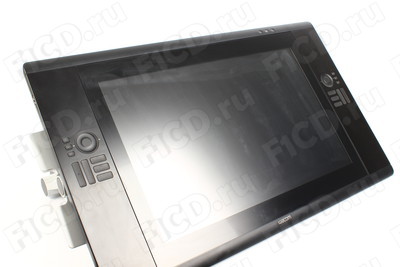

Графический планшет Wacom Cintiq 24HD

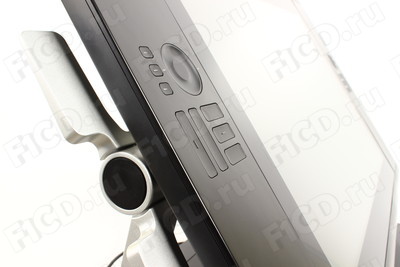

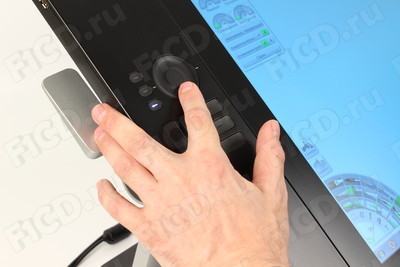

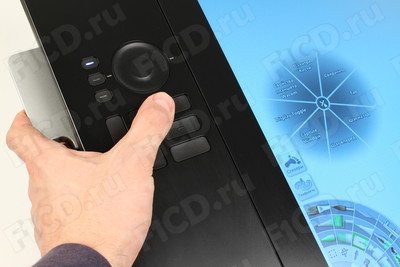

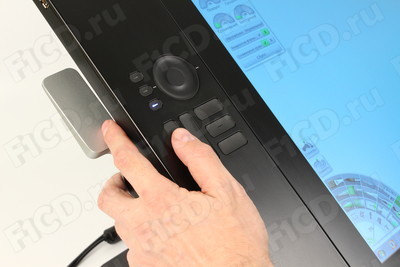

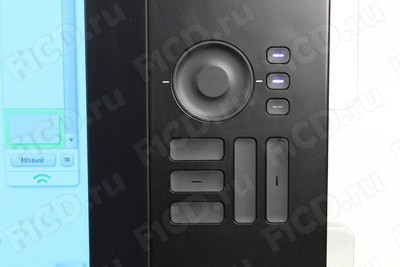

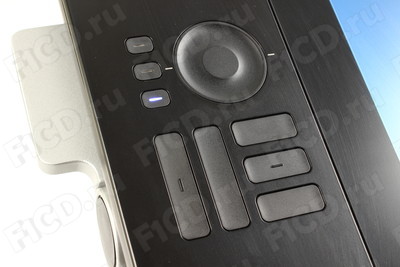

На лицевой панели, кроме собственно монитора, расположены два одинаковых блока управляющих клавиш с каждой стороны: сенсорное кольцо Touch Ring с тремя кнопками выбора режима (активная кнопка подсвечивается световым индикатором) и пять программируемых клавиш ExpressKeys.

Управляющие клавиши Wacom Cintiq 24HD

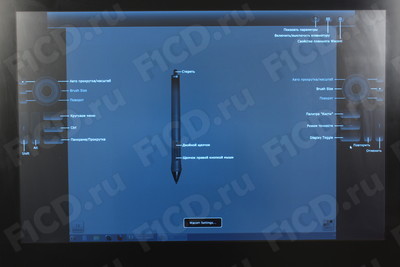

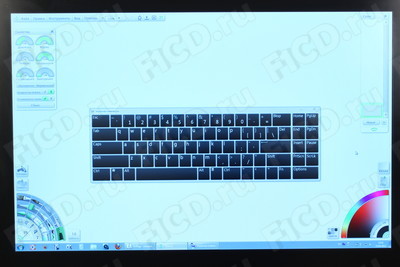

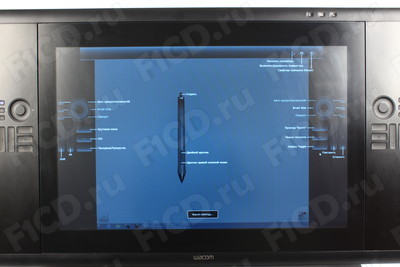

Над экраном разместились три сенсорные кнопки: вывода справки, вызова экранной клавиатуры и кнопка настройки драйвера.

Сенсорные кнопки над экраном Wacom Cintiq 24HD

На верхнем торце расположились два световых индикатора состояния и кнопки экранного меню.

Верхний торец Wacom Cintiq 24HD

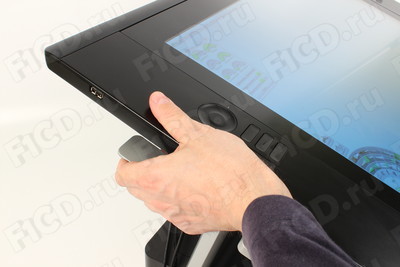

На левом торце находится порт USB.

Порт USB на левом торце Wacom Cintiq 24HD

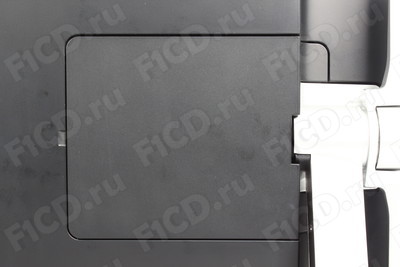

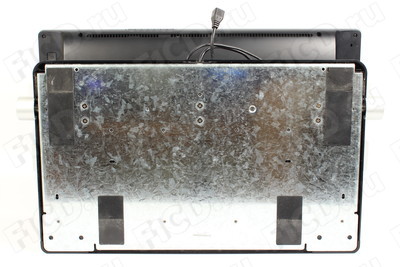

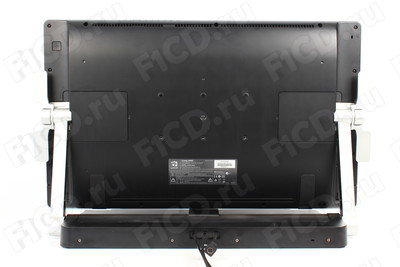

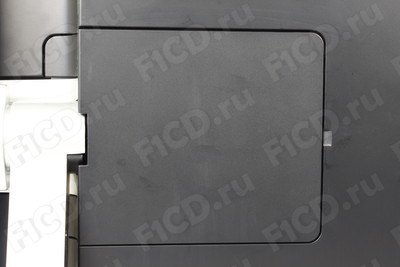

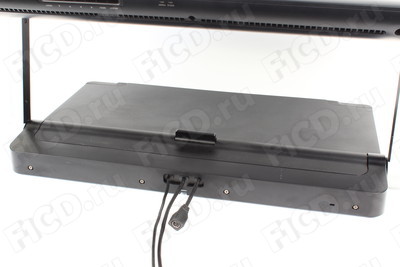

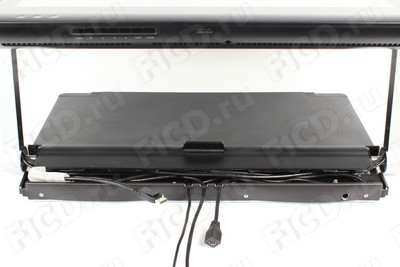

На обратной стороне корпуса размещены кнопка включения, рычаг блокировки подставки, три съёмные крышки для переподключения кабелей и целых два отверстия для замка Кенсингтона.

Кнопка включения Wacom Cintiq 24HD

Технические характеристики и планшетной, и экранной части мы свели в таблицу.

Экран
Диагональ видимой области 24,1 дюйма
Разрешение 1920x1200 px
Контраст 550:1
Передаваемая цветность 16,7 млн. цветов
Размер точки 0,27x0,27
Яркость 220 кд/м
Подключение VGA, DVI или DisplayPort
Углы обзора 85°/85°(гориз.), 85°/85°(верт.)
Планшет
Применяемая технология Беспроводное перо без элементов питания
Электромагнитный резонанс
Размер рабочей области планшета 518,4x324 мм
Разрешение планшета 5080 линий/дюйм
Точность ±0,5 мм
Максимальное удаление пера от рабочей области 5 мм
Чувствительность к нажатию 2048 уровней
Угол наклона ±40°
Дополнительные органы управления планшета 2 чувствительные к нажатию полосы по бокам монитора
10 назначаемых кнопок (ExpressKeys)
Органы управления пера Ластик
2 боковые кнопки
Интерфейс подключение планшета к компьютеру USB
Размеры 769,3x463,74x64 мм без опоры-подставки
Вес

13,7 кг без опоры-подставки
29 кг, включая опору-подставку

Wacom Cintiq 24 HD: подключение и настройка #

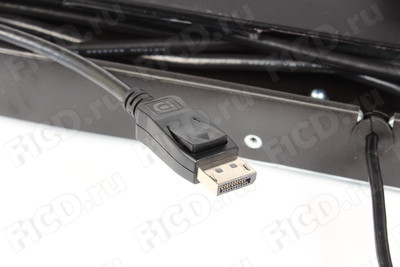

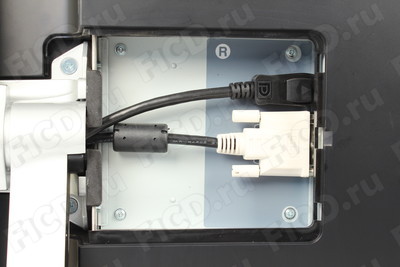

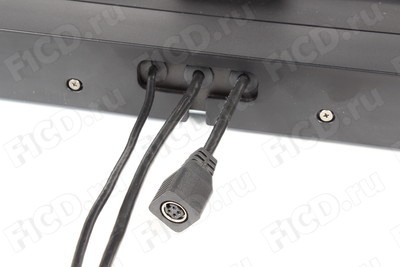

Чтобы включить устройство, понадобится подсоединить целых три провода. Шнур питания — в розетку, шнур DVI — к видеокарте и шнур USB — к USB-порту. Кстати, при необходимости планшет можно подключить также через VGA или DisplayPort. Все необходимые кабели есть в комплекте.

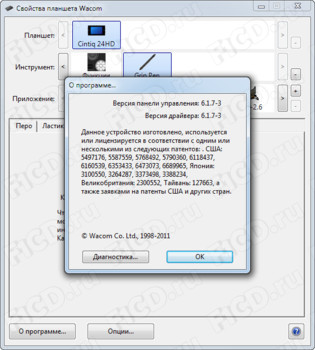

После физического подключения нужно установить драйвер с прилагаемого диска или с сайта Wacom, где выкладываются последние версии драйверов. Зайдя в настройки драйвера, мы увидим несколько страниц с параметрами. Изменения вступают в силу мгновенно и сохраняются автоматически.

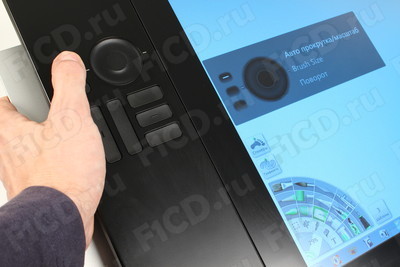

Настройки стандартны и в большинстве схожи для всех профессиональных планшетов Wacom. На первой странице можно присвоить функции кнопкам ExpressKeys, на второй — сенсорному кольцу Touch Ring, на третьей — круговому меню.

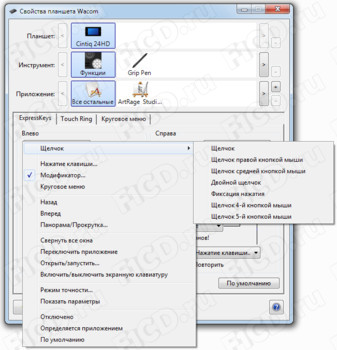

Настройки клавиш ExpressKeys

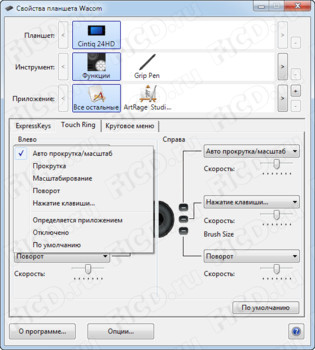

Настройки сенсорного кольца Touch Ring

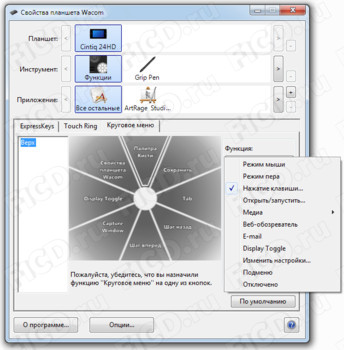

Настройки кругового меню

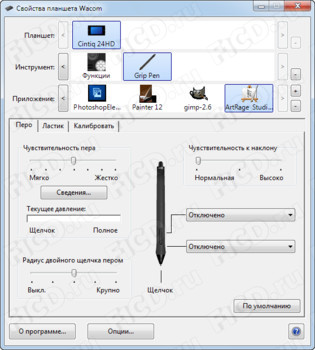

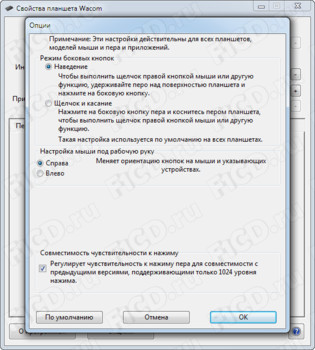

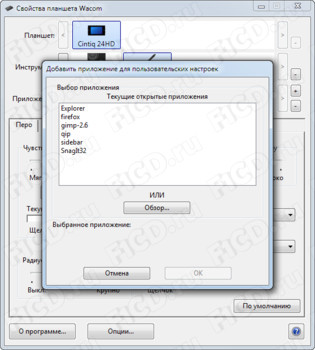

Также можно настроить функции пера и ластика Grip Pen, отрегулировать чувствительность к нажиму и наклону. Причём для разных программ настройки могут быть разные.

Настройки пера
Настройки ластика

Отдельным пунктом вынесен запуск процедуры калибровки монитора, которую рекомендуют провести перед началом работы.

Запуск процедуры калибровки Wacom Cintiq 24HD

Wacom Cintiq 24 HD в работе #

Первое что ощущаешь при знакомстве с Wacom Cintiq 24HD — это массивность устройства. Вес, несмотря на усилия разработчиков и продуманную эргономику, является большим минусом. Конечно, нет необходимости каждый день переставлять планшет с одного стола на другой (кстати, в одиночку это делать вообще не рекомендуется!), но наклонять его и поворачивать придётся почти каждый раз во время любой работы.

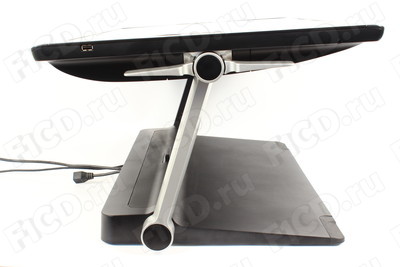

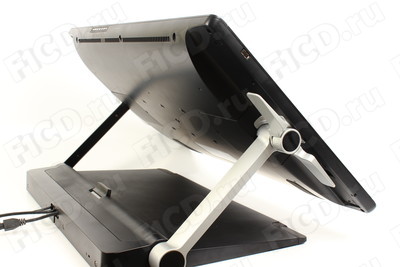

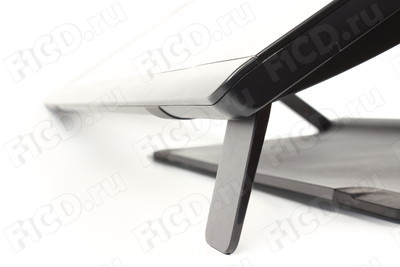

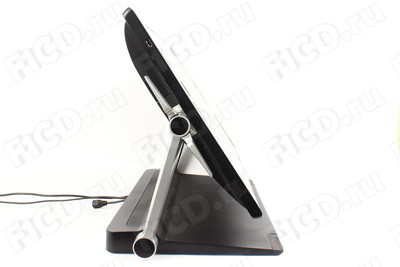

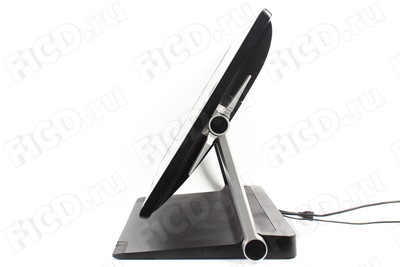

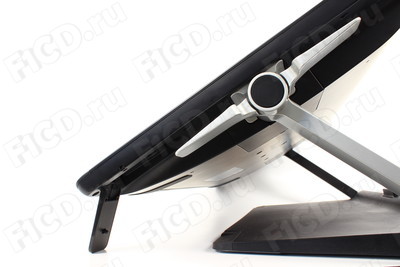

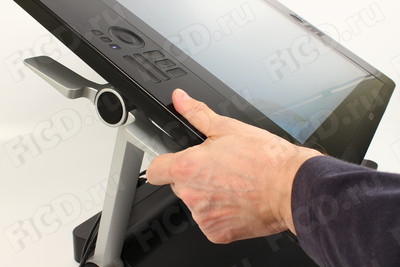

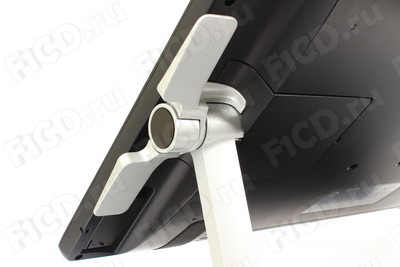

Положение планшета регулируется с помощью поворотного механизма (можно изменить угол наклона монитора) и с помощью наклоняемой подставки, которая позволяет установить монитор практически на уровне стола на его край, что действительно удобно для работы. Таким образом, основных рабочих положений получается не так уж и много (с поднятыми ножками подставки и с опущенными). Для удобного использования клавиатуры предусмотрены откидывающиеся пластиковые упоры с каждой стороны.

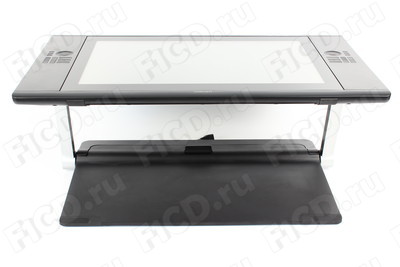

Wacom Cintiq 24HD на подставке

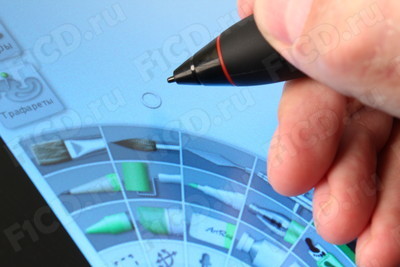

Первое, к чему придётся привыкнуть, — рука будет постоянно лежать на мониторе. Ощущения необычные. Уже через несколько минут работы Вы почувствуете, что монитор слегка греется, а через несколько часов, возможно, захотите остудить кисть своей руки. Зато холодными зимними вечерами можно будет погреться.

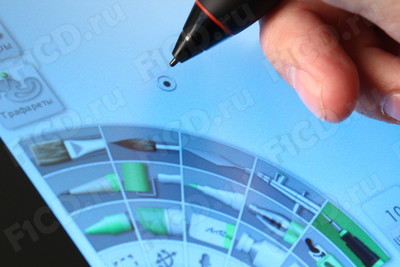

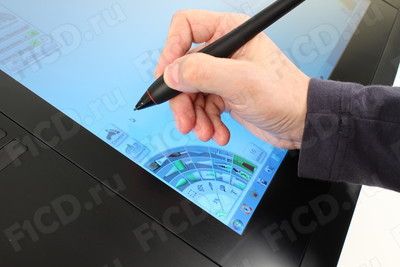

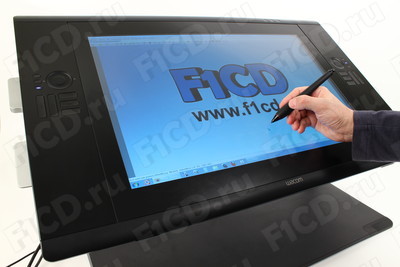

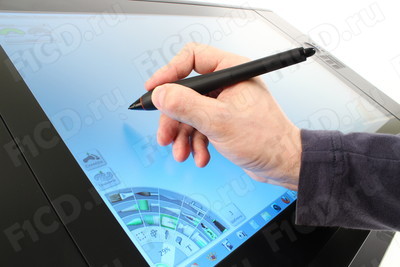

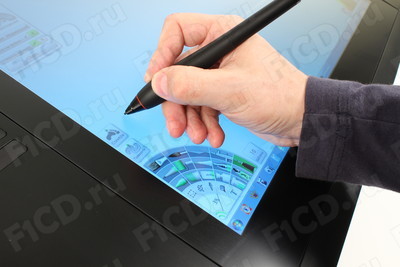

Работа с Wacom Cintiq 24HD

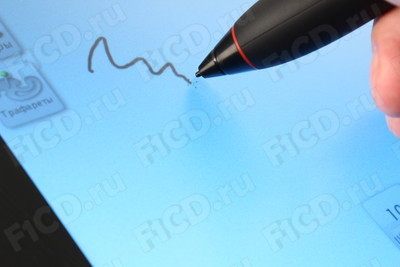

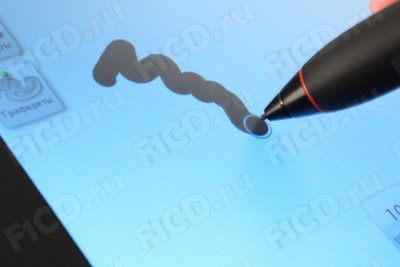

Второе, что замечаешь — точность положения курсора, несмотря на калибровку, не идеальна. Кончик пера находится на расстоянии 1-3 мм от рисуемого пикселя в зависимости от угла, под которым на это смотреть. Не критично, но от топового устройства ожидаешь большей точности.

Третье — монитор отражает источники света в помещении и достаточно сильно бликует, если они располагаются неподходящим образом. Опять же, можно подобрать необходимый наклон и положение, но рисовать удобнее на горизонтальной поверхности, а источники света почти всегда находятся на потолке, поэтому конфликты неизбежны. Идеал достижим ночью или днём с наглухо зашторенными окнами.

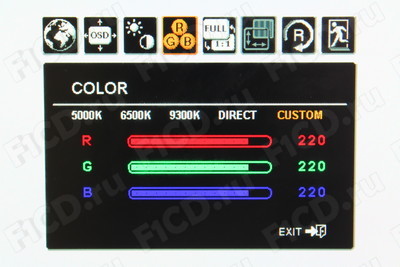

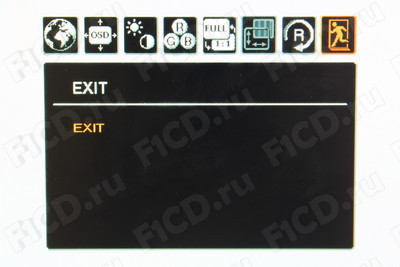

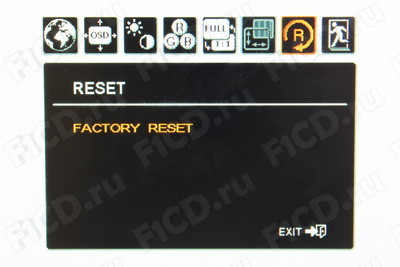

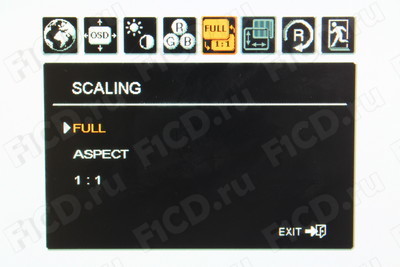

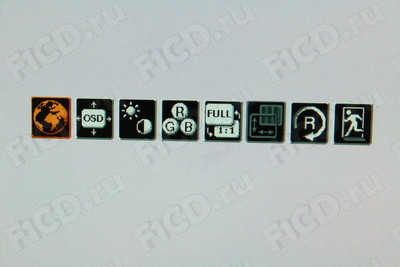

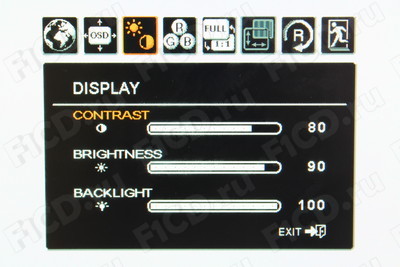

Экранное меню Wacom Cintiq 24HD позволяет изменять настройки отображения с помощью кнопок на верхнем торце. Здесь доступны следующие опции:

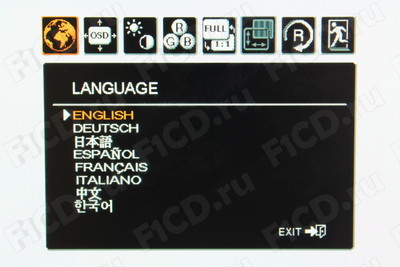

  • Выбор языка (правда, русского среди них нет).
  • Изменение положения меню на экране.
  • Регулировка контраста, яркости и подсветки.
  • Регулировка цветовой температуры.
  • Регулировка масштабирования.
  • Сброс к заводским настройкам.
  • Выход.
Экранное меню Wacom Cintiq 24HD: изменение положения на экране

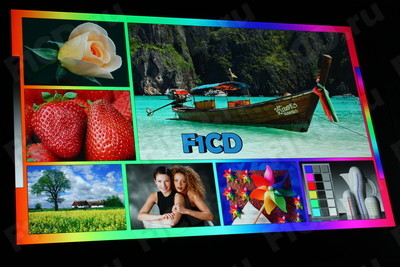

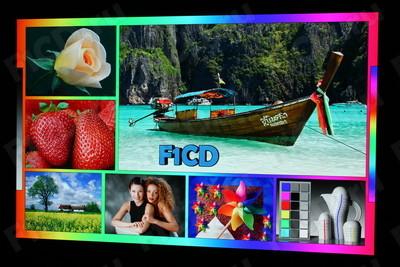

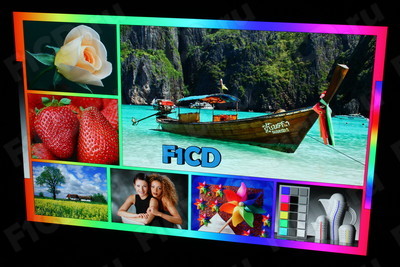

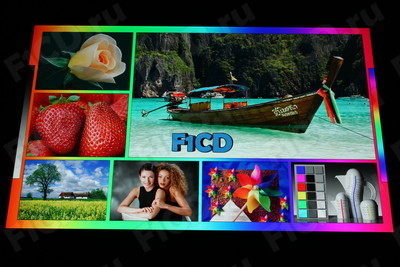

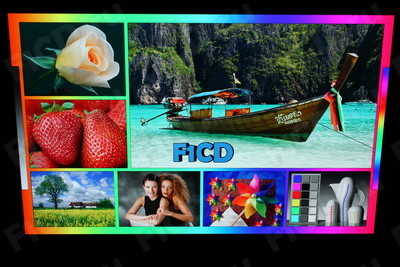

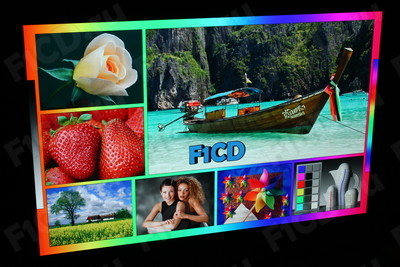

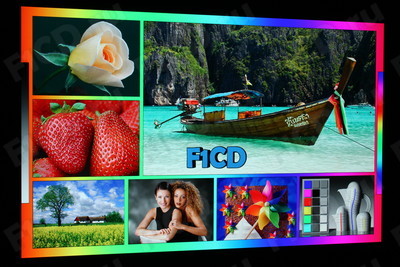

Следует отметить, что уже с заводскими настройками монитор имеет достойную картинку для профессиональной работы.

В комплект поставки Wacom Cintiq 24HD входит карточка, позволяющая загрузить одну из трёх программ: Adobe Photoshop Elements 10, Autodesk SketchBook Express 2011 или Corel Painter ScetchPad. Для этого необходимо зарегистрироваться на сайте Wacom и зарегистрировать свой продукт, после чего станет доступна ссылка на дистрибутив выбранной вами программы и код для её активации. Подборка программ не очень вяжется с профессиональным позиционированием самого планшета, но дарёному софту в версию не смотрят.

Мы не удержались и посвятили несколько часов использованию планшета по прямому назначению — результат чего и публикуем.

Рисунок, сделанный на Wacom Cintiq 24HD

После нескольких часов рисования мы хотели бы отметить ещё один фактор. Когда рисуешь прямо на мониторе, глаза оказываются гораздо ближе к экрану, чем при использовании обычного настольного монитора. Поэтому общее напряжение для глаз, а также размер пикселей дисплея, субъективно кажутся больше – как если бы Вы рассматривали свой настольный монитор с расстояния, ну скажем, сантиметров 40.

Wacom Cintiq 24 HD: Выводы #

Wacom Cintiq 24HD — интересное решение для профессионалов. Возможность рисовать прямо на экране, без сомнения, выглядит привлекательно, а качества продукта находятся на традиционной для Wacom высоте.

Однако большие размеры и вес устройства создают определенные трудности в работе, а непосредственное соприкосновение с экраном на протяжении нескольких часов может вызывать дискомфорт. Немаловажным фактором является и цена. На момент тестирования средняя розничная цена этой модели составила 115000 рублей!

Для примера, если купить по отдельности хороший монитор со схожими характеристиками (например, Dell U2711 с большей диагональю экрана за 29000 рублей) и планшет (например, тот же Wacom Intuos5 L за 20000 рублей), то останется ещё примерно 66000 рублей "лишних" денег.

В любом случае, модель предназначена не для массового потребителя, а для маститых профессионалов или именитых дизайн-бюро, для которых оборудование рабочего места дизайнера — в том числе и имиджевая задача. Для них мы можем кратко сформулировать наше впечатление от новинки —  тяжело и громоздко, но выглядит круто и качество отличное!

Плюсы Wacom Cintiq 24 HD: #

  • Изображение находится непосредственно там, где ты его рисуешь.
  • Отличное качество изображения на мониторе.
  • Универсальный комплект поставки.
  • Широкие возможности по настройке функций элементов управления с помощью драйвера.

Минусы Wacom Cintiq 24 HD: #

  • Вес.
  • Монитор отсвечивает и греется.

Фотогалерея Wacom Cintiq 24HD #

Галерея интерфейса Wacom Cintiq 24HD #



Протестировано в F1CD.ru
