Обзор коммутатора TRENDnet TE100-S8: восемь портов для информационных кораблей

У коммутатора TRENDnet TE100-S8 восемь портов Fast Ethernet 10/100 и корпус цвета Лазурного Берега. Слово "порт" имеет еще и морское значение. Куда плывет эта конструкция в обширном море информации и сетевых подключений? К чему мы, капитаны информатизации, можем ее приспособить?

Видеообзор TRENDnet TE100-S8 #

Конструкция коммутатора TRENDnet TE100-S8 #

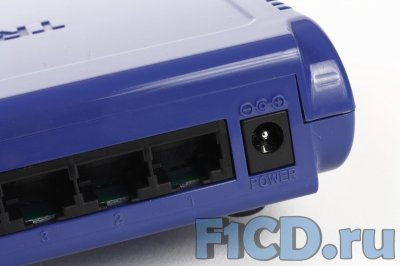

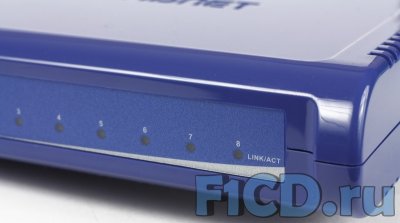

Для тех, кто сталкивается с организацией локальной сети не в первый раз, большинство коммутаторов мало отличаются друг от друга: спереди светодиодные индикаторы питания и работы сетевых портов, сзади – порты RJ-45 и разъем для блока питания. В основном, простые, так называемые неуправляемые коммутаторы выглядят именно так. Так же выглядит и TRENDnet TE100-S8.

Функция коммутатора – отправлять пакеты с данными только на тот порт, тому адресату, которому они адресованы. Таким образом, снижается нагрузка на сеть, пакеты не разлетаются во все направления без нужды, экономится пропускная способность сетевых соединений. С помощью коммутатора TRENDnet TE100-S8 сеть строится по топологии "звезда": мы подключаем все сетевые устройства к коммутатору, который выступает в роли переключателя.

К TRENDnet TE100-S8 можно одновременно подключить восемь сетевых клиентских устройств Ethernet 10Mbps/20Mbps (полудуплексный/дуплексный режим) или Fast Ethernet 100Mbps/200Mbps (полудуплексный/дуплексный режим). Естественно, допускается и любая произвольная комбинация 10/100.

Коммутатор TRENDnet TE100-S8 имеет неблокирующую архитектуру и поддерживает метод коммутации с промежуточным хранением.

Особенности работы TRENDnet TE100-S8 #

Коммутатор TRENDnet TE100-S8 относится к неуправляемым коммутаторам. Это означает, что все управление сетевыми процессами полностью автоматизировано. Все порты коммутатора снабжены функциями автосогласования и Auto-MDIX: для соединения с клиентскими устройствами, а также для дальнейшего развития структуры сети (например, подключения еще одного коммутатора) можно использовать любой из имеющихся портов и применять прямые (не кроссовые) соединительные кабели. Коммутатор самостоятельно протестирует каждое соединение и переназначит, при необходимости, контакты в каждом использующемся порте.

Производительность коммутатора TRENDnet TE100-S8 #

Внутренняя пропускная способность коммутатора TRENDnet TE100-S8 составляет 1,6 Гбит/с. Скорость передачи данных на каждом из восьми портов – до 200 Mbps в дуплексном режиме. Произведя простой подсчет, умножив количество портов на их индивидуальную производительность, получим те самые 1,6 Гбит/с. Это значит, что коммутатор справится с полной загрузкой всех восьми портов, причем в обе стороны, и не будет "тормозить" из-за собственной неспособности обработать данные.

Для каждого из восьми портов коммутатора TRENDnet TE100-S8 создана выделенная полоса пропускания, порты могут взаимосогласовывать сетевые скорости 10 Mbits и 100 Mbits, дуплексный и полудуплексный режимы передачи данных.

Системные требования TRENDnet TE100-S8 #

Коммутатор TRENDnet TE100-S8 – универсальное устройство, совместимое с операционными системами Windows, Linux и Mac. Он совместим со стандартами IEEE 802.3/IEEE 802.3u, поддерживает управление потоком IEEE 802.3x. В его таблице MAC адресов хранится до 1000 соответствий между MAC адресом и номером порта сетевых устройств.

Условия работы TRENDnet TE100-S8 #

Температура при работе, на которую рассчитан коммутатор TRENDnet TE100-S8, должна соответствовать диапазону от 0 до 50 градусов Цельсия. Иными словами, он не предназначен для работы в неотапливаемых помещениях.

Комплект поставки и упаковка коммутатора TRENDnet TE100-S8 #

Коммутатор TRENDnet TE100-S8 упакован в аккуратную сине-белую коробку с большим количеством полезной информации на ее поверхности, как принято у TRENDnet.

В комплект поставки TRENDnet TE100-S8 входит:

• Коммутатор TRENDnet TE100-S8.

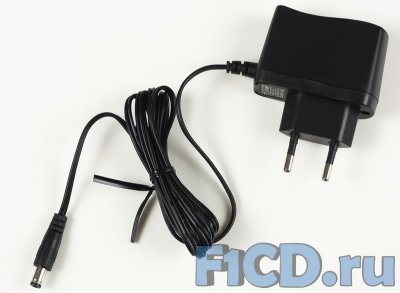

• Блок питания.

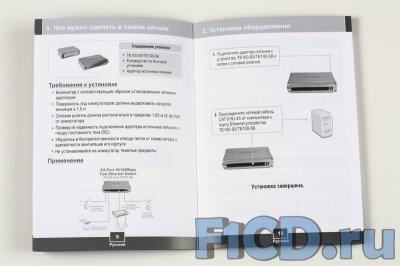

• Руководство пользователя.

Можно было бы посетовать по поводу отсутствия кабеля пятой категории для подключения коммутатора к компьютеру, но вряд ли это было бы справедливо. При организации локальных сетей обычно используются довольно-таки длинные кабели, их протяженность зависит от места установки клиентских устройств. Наличие в комплекте поставки коммутатора одного 1,5 метрового кабеля не сильно помогло бы пользователю.

Смотрите также наше видео, посвященное комплекту поставки коммутатора TRENDnet TE100-S8.

TRENDnet TE100-S8 | Вывод #

Коммутатор TRENDnet TE100-S8 сконструирован из расчета на компактную сеть, способную создавать высокие информационные нагрузки на сетевую инфраструктуру. Небольшой офис или домашняя сеть с амбициями могли бы использовать TRENDnet TE100-S8 в качестве основного устройства для организации LAN. Хотя, учитывая стремительный рост количества HD-контента и общую возросшую мультимедийность, как наших домов, так и бизнеса, возможно, стоит задуматься об устройстве с гигабитными портами. Цена TRENDnet TE100-S8 на момент тестирования – от 550 рублей.

Плюсы коммутатора TRENDnet TE100-S8: #

• Поддержка автосогласования и Auto-MDIX на всех портах.
• Внутренней пропускной способности 1,6 Гбит/с достаточно для работы всех портов.

Минусы коммутатора TRENDnet TE100-S8: #

• В перспективе, активному пользователю может не хватать производительности сети 10/100 Мбит/с.

Фотогалерея TRENDnet TE100-S8 #
