UPVEL UR-324AWN: обзор ADSL-роутера

31 января 2011, Однокрылов Владимир 1
Роутер UPVEL UR-324AWG является устройством "все в одном" и, по заявлениям изготовителя, должен решать обширный объем сетевых задач. Технически данная модель включает в себя ADSL-модем, точку доступа Wi-Fi, маршрутизатор и 4-х портовый коммутатор. Плюс – дополнительно в комплект поставки включена программа быстрой настройки модема под российских провайдеров. Есть ли ложка дегтя в этой бочке меда? Подробности – в нашем обзоре.

Содержание

  1. Видеообзор комплектации UPVEL UR-324AWN
  2. Комплектация UPVEL UR-324AWN
  3. Технические характеристики и дизайн UPVEL UR-324AWN
  4. Интерфейс UPVEL UR-324AWN
  5. Тестирование UPVEL UR-324AWN
  6. UPVEL UR-324AWN | Резюме
  7. Фотогалерея UPVEL UR-324AWN
  8. Галерея снимков интерфейса UPVEL UR-324AWN
  9. Галерея снимков русифицированного интерфейса UPVEL UR-324AWN
  10. Отзывы
  11. Рассказать о статье
  12. Полезные ссылки

Видеообзор комплектации UPVEL UR-324AWN #

Комплектация UPVEL UR-324AWN #

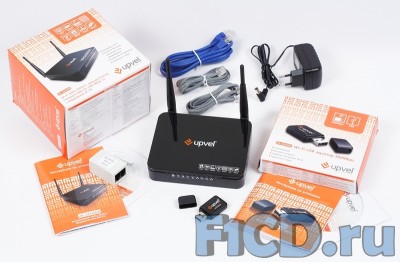

Роутер UPVEL UR-324AWN поступил в нашу лабораторию в небольшой коробочке бело-оранжевых оттенков, внутри которой мы обнаружели следующее:

  • Сам роутер UPVEL UR-324AWN.
  • ADSL-сплиттер (разделитель частот).
  • Блок питания.
  • Два телефонных шнура.
  • Один кабель Ethernet.
  • Краткое руководство пользователя.
  • Диск с ПО и полным руководством.
Комплектация роутера UPVEL UR-324AWN

Технические характеристики и дизайн UPVEL UR-324AWN #

Прежде чем рассказать о самом роутере, стоит привести его технические характеристики.

Название UPVEL UR-324AWN
Транзитные сеансы VPN PPTP, IPSec, L2TP (до 100 сеансов)
Кнопки
  • Переключатель питания ON/OFF
  • Восстановление заводских параметров по умолчанию
Безопасность
  • Фильтр URL, ACL, локальные пароли
  • Файервол с трансляцией сетевых адресов (NAT) и инспекцией пакетов (SPI), защита от DoS-атак, оповещение по эл. почте и ведение журнала
  • 64/128-разрядное шифрование WEP (Hex или Passphrase), WPA-PSK (TKIP/AES), WPA2-PSK (TKIP/AES)
Управление
  • Утилита настройки на провайдеров
  • Управление, основанное на технологии Web (HTTP)
  • TR-069, SNMP, Telnet, CLI (интерфейс командной строки), удаленное управление
Индикаторы Power, 4xLAN, Link, Internet, WLAN
Питание Внешний силовой адаптер, 12В пост. тока, 1А
Габариты 115 x 175 x 30 мм
Вес 280 г
Возможности подключения

LAN:

  • 4 порта RJ-45 10/100 Мбит/с с автосогласованием и функциями Auto-MDIX
  • IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX; IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
  • NAT/NAPT, PPPoE & PPPoA, HTTP, DHCP (клиент/сервер), TСP/IP & UDP, PAP & CHAP, RIP1, RIP2, DDNS, UPnP, SNMP

WAN-порт (ADSL):

  • Поддерживает Annex A, I, J, L, M
  • Соответствует G.dmt (G.992.1), Annex A
  • Соответствует G.lite (G.992.2) и T1.413, Annex A
  • ITU G.992.3, Annex A ADSL2, ITU G.992.5 Annex A ADSL2+
  • Разъем RJ-11
  • Поддержка 8 PVC
  • Диапазоны VPI (0-255), VCI (32-65535)
  • TM Cell через AAL5
  • Поддержка UBR/CBR/VBR
  • Инкапсуляция (RFC2684 (RFC 1483 / 2684), multi-protocol over ATM, RFC2684 (RFC 1483 / 2684), режим Bridge, RFC2225 (RFC 1577), IPoA, RFC2364, PPPoA (поддержка CHAP и PAP), RFC2516, PPPoE)
  • Поддержка автоматического определения VPI/VСI и метода мультиплексирования (VC-based, LLC-based)
  • Максимальная скорость связи: от провайдера до 24 Мбит/с, к провайдеру до 1 Мбит/с (до 3.5 Мбит/с при поддержке провайдером Annex M)

Беспроводная связь:

  • 2 наружные несъемные антенны, 2dBi
  • IEEE 802.11b, IEEE 802.11g, IEEE 802.11n
  • Доступен 1~13 канал на частотах 2,4 ~ 2,497 ГГц
  • Модуляция: 802.11b (DSSS – PBCC, CCK, DQPSK, DBPSK), 802.11g (OFD), 802.11n (OFDM 64-QAM)

Важно понимать, что если Вы пожелаете сменить провайдера на предоставляющего доступ не по "телефонному кабелю", то данный роутер как устройство выхода во всемирную паутину останется неудел, ведь в нем нет поддержки порта WAN для LAN, как, впрочем, и у большинства его конкурентов.

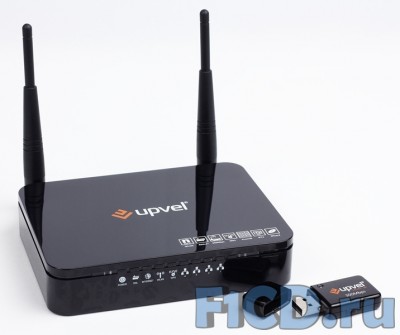

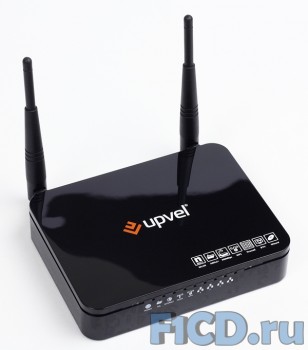

UPVEL UR-324AWG представляет собой небольшую черную "коробочку" из глянцевой пластмассы с двумя "рожками" – антеннами Wi-Fi. На передней панели – девять индикаторов и логотипы применных в аппарате технологий.

Роутер UPVEL UR-324AWN

На задней стенке – разъем для подключения адаптера питания, выключатель питания, четыре разъема LAN и один разъем WAN.

Разъемы на UPVEL UR-324AWN

Антенны также крепятся сзади и имеют две степени свободы.

Крепление антенн роутера UPVEL UR-324AWN

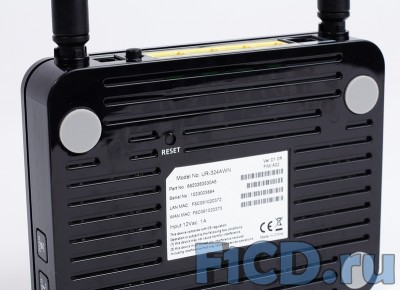

На оборотной стороне аппарата мы видим что дно является решеткой – очевидно, для охлаждения, здесь же размещена и кнопка сброса.

Низ UPVEL UR-324AWN

На правой боковине имеются кнопки включения WLAN и WPS (Wi-Fi Protected Setup).

Правый бок роутера UPVEL UR-324AWN

Интерфейс UPVEL UR-324AWN #

Первоначальная настройка роутера производится либо с помощью фирменного ПО (поставляется на CD), либо веб-интерфейса. Рассмотрим сначала первое – запустив с диска программу настройки, мы получаем следующее окошко.

Выбрав, разумеется, русский язык, мы попадаем в главное меню автозапуска. Здесь нас интересует пункт "Конфигурация"

Нам предлагается проверить, подключен ли сетевой кабель от нашего ПК к роутеру. Подтвердить это нужно нажатием кнопки "Далее".

Теперь предлагается выбрать параметры, определяющие провайдера Интернет. После ввода нужно нажать "Сохранить конфигурацию".

Далее можно настроить беспроводную сеть.

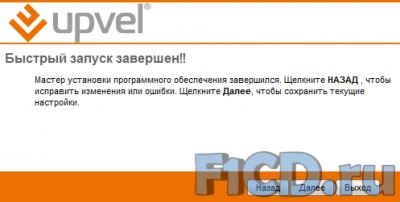

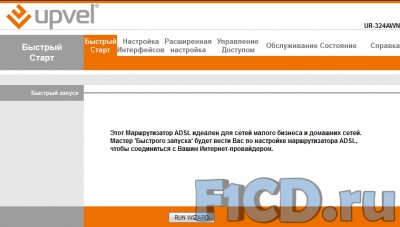

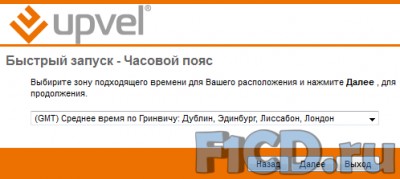

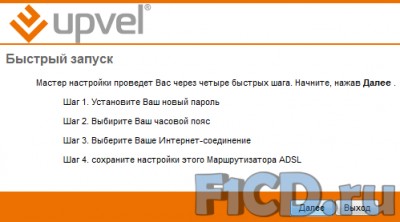

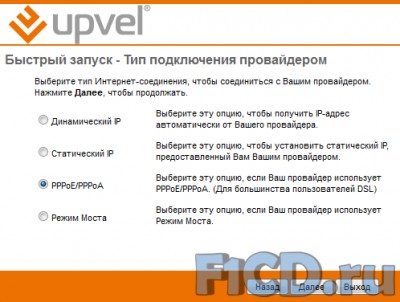

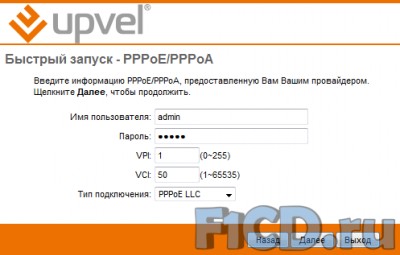

На этом первоначальная настройка роутера заканчивается. Второй вариант настройки – зайти в веб-интерфейс, выбрать вкладку "Quick Start" и нажать кнопку "Run Wizard".

Шаги довольно просты и останавливатся столь же подробно мы не будем. Однако следует помнить, что интерфейс аппарата на английском и для первого знакомства с роутером стоит все же воспользоватся фирменной утилитой, либо сменить оригинальную прошивку на русифицированную (скачать можно на официально сайте или здесь).

Что же, вот аппарат вроде бы настроен и им можно пользоватся. Но любому человеку, в руки которого попадает многофункционально устройство, как правило интересно, что оно может ещё. Поиском ответа на этот вопрос мы и займемся, рассмотрев интерфейс UPVEL UR-324AWN.

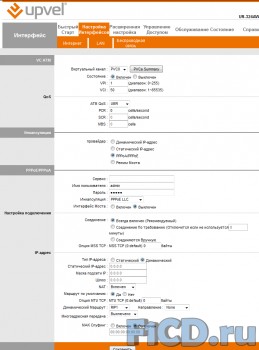

После вкладки быстрой настройки у нас идет Interface Setup или настройка интерфейсов, и нам показывают сразу первый пункт – настройки интернет соединения.

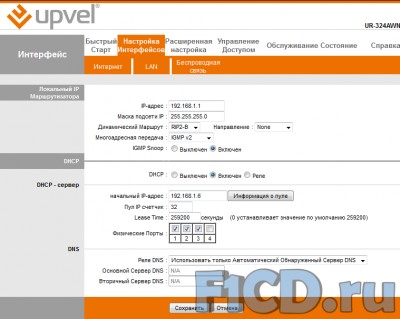

Пункт LAN представляет собой настройку проводного сетевого интерфейса, ничего принципиально нового в нем нет.

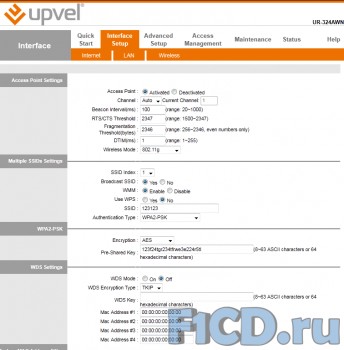

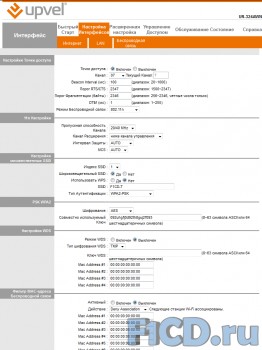

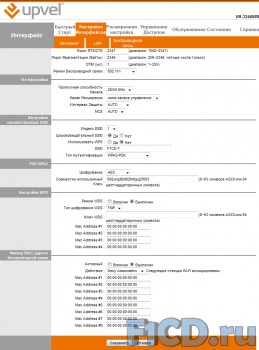

Пункт Wireless, как несложно догадатся, посвящен настройкам соединений по Wi-Fi. Здесь можно задать шифрование в сети, фильтрацию клиентов по MAC-адресу и многое прочее.

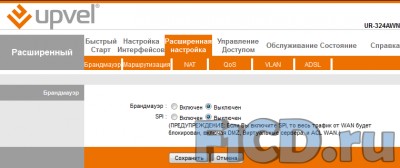

Второй раздел – Advanced Setup, сиречь продвинутая настройка. Здесь для настройки доступны следующие параметры роутера:

  • Брандмауер.

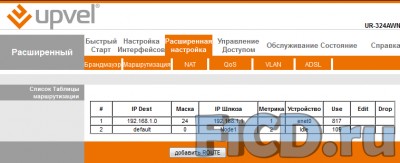

  • Статическая маршрутизация.

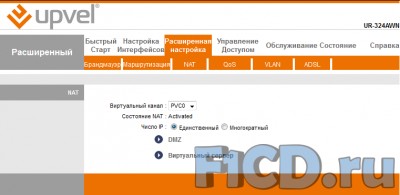

  • NAT.
  • Служба качества связи.

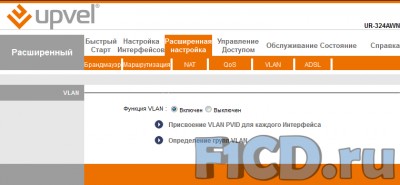

  • Виртуальная локальная сеть.

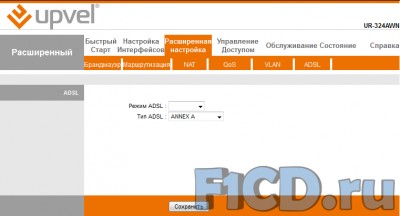

  • Параметры ADSL.

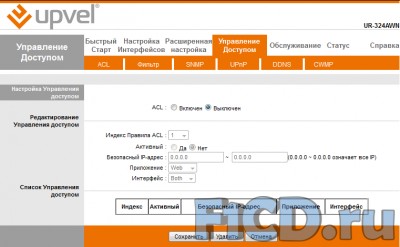

Третий значимый раздел – Access Management, или управление доступом. В нем первый же пункт – ACL (Access Control List) – позволяет ограничить или разрешить доступ к сети определенным клиентам.

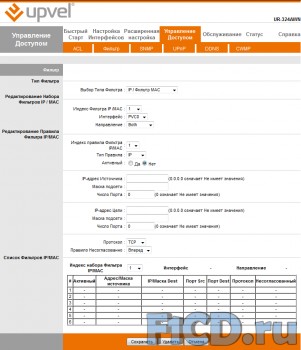

Вкладка Filter посвящена настройкам фильтрации клиентов, сетей и адресов.

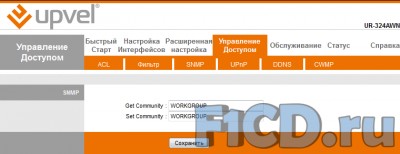

Настройки SNMP дают доступ к настройкам по UDP протоколу для простого управления сетями.

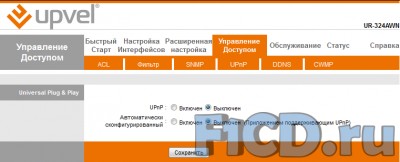

Следующий пункт, UPnP, позволяет активировать UPnP в сети и производить автоконфигурирование роутера по этому протоколу.

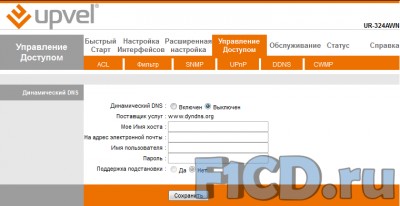

DDNS позволяет с помощью аккаунта сервиса динамических имен роутеру автоматически обновлять адрес для сетевого имени в службе. Это дает возможность подключаться извне, используя только зарегестрированное в службе DDNS имя.

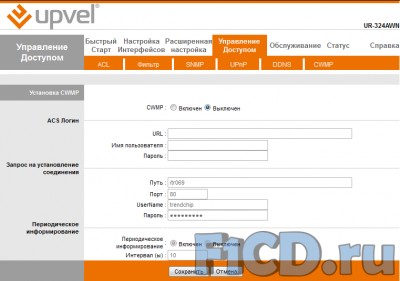

Последняя вкладка в разделе называется CWMP и посвящена настройке доступа к серверу

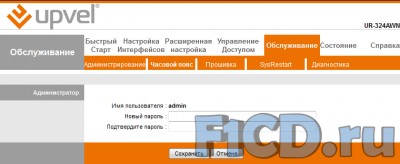

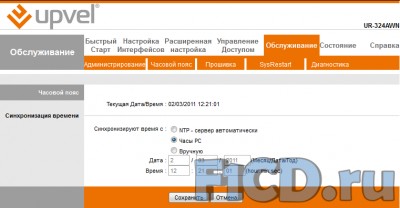

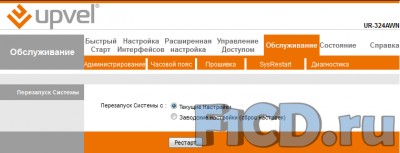

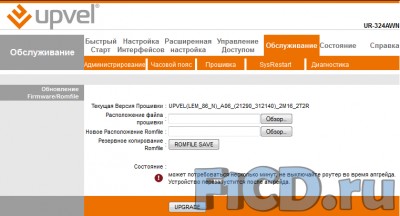

Раздел Maintanence предназначен для обслуживания роутера, и позволяет производить:

  • смену пароля администратора.
  • изменение временной зоны.
  • загрузку новой прошивки в роутер.
  • перезагрузку роутера.

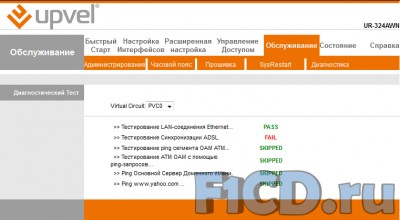

  • диагностику.

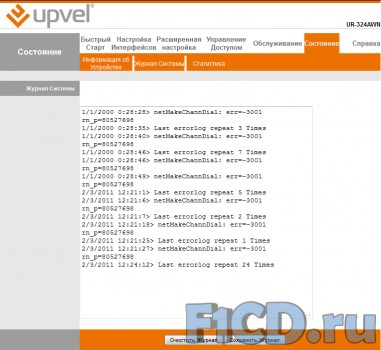

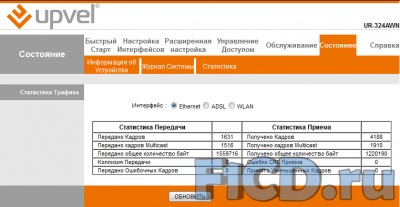

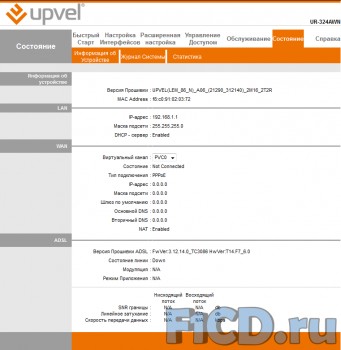

Раздел под названием Status (Состояние) отражает текущую статистику работы роутера.

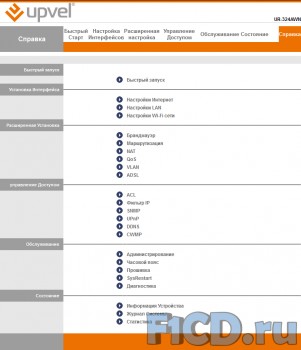

Последний раздел интерфейса роутера – помощь по функциям и параметрам роутера, поделенная на соотвествующие разделы.

Тестирование UPVEL UR-324AWN #

Тестирование роутера мы проводили на предмет качества связи по Wi-Fi подключению. Для чистоты эксперимента мы использовали устройство Wi-Fi USB UPVEL UA-222WNU, разумно полагая что результат "родной" пары устройств будет наиболее точным.

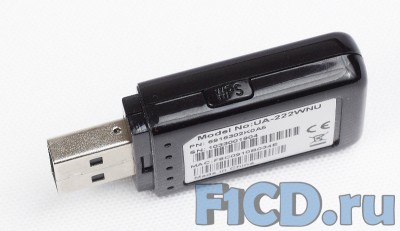

При ближайшем рассмотрении можно сказать, что устройство практически ничем на вид не отличается от обычной "флешки".

Но тем не менее это полноценный Wi-Fi донгл с поддержкой WPS (Wi-Fi Protected Setup). Мы протестировали скорость подключения и получили следующий результат: для 802.11n средняя скорость составила 5.4 Мбайт/с (около 43.2 Мбит/с) при зашифрованной передаче данных (WPA2, AES) с LAN-ПК в WiFi-ПК.

В процессе тестов роутер нагревался – руку, конечно, не обжечь, но и слегка теплым его уже никак не назовешь.

UPVEL UR-324AWN | Резюме #

О роутере UPVEL UR-324AWN можно сказать, что свои функции маршрутизатора в локальной сети и предоставления доступа к Интернет по ADSL исполняет исправно, а набор настроек не уступает прочим моделям на рынке. Что касается Wi-Fi, то тут мы также получили весьма достойные числа.

Самым главным плюсом устройства является простота настройки с помощью фирменой утилиты – человек без особых познаний легко подключится к интернет без нужды путушествий в веб-интерфейс роутера. К тому же присутствует и четыре полноценных порта LAN, что позволяет использовать UPVEL UR-324AWN еще и как сетевой маршрутизатор.

В итоге, за 1800 рублей функционал UPVEL UR-324AWN более чем приличный и все обещанное производителем покупатель получает.
