Shuttle XH61V: обзор платформы для Slim-PC на процессорах LGA 1155

Платформы в миниатюрных корпусах занимают довольно небольшой сегмент на рынке, но среди них бывают интересные решения, и одно из них сегодня в нашей лаборатории – основа для Slim-PC под названием Shuttle XH61V. Данная модель построена на материнской плате Shuttle FH61V стандарта Mini-ITX с чипсетом Intel H61 Express и процессорным сокетом LGA 1155, и укомплектована внешним блоком питания мощностью 90 Вт. Но стоит ли она вашего внимания? Подробности – в нашем обзоре.

Видеообзор Shuttle XH61V #

Комплектация Shuttle XH61V #

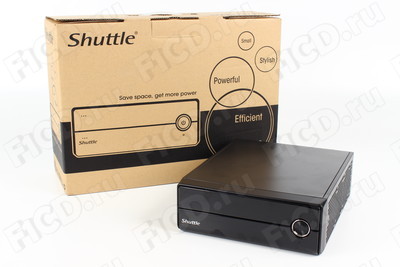

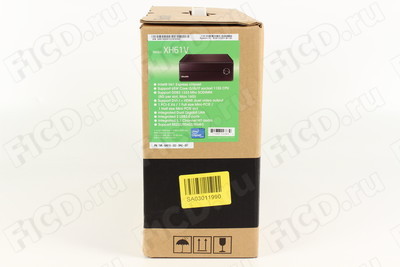

Распространяется платформа для мини-ПК в картонной коробке – чёрно-белой с полиграфическими наклейками на торцах.

Внутри мы обнаружили следующий набор:

• Сама платформа.
• Блок питания.
• Шнур питания.

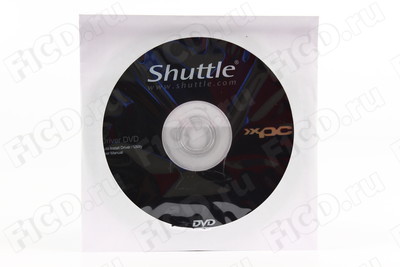

• Диск с драйверами.

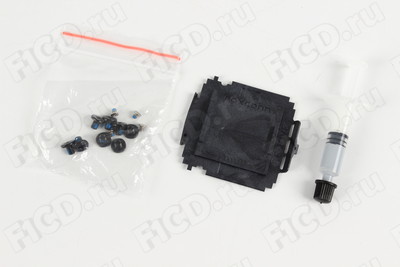

• Набор крепёжных элементов.
• Шприц с термопастой.
• Заглушка для процессорного разъёма.

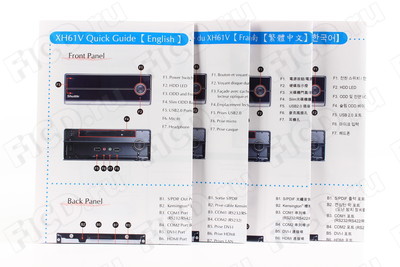

• Набор документации.

Кроме самого устройства, наиболее важным тут является адаптер питания – его мощность составляет 90 Вт, чего теоретически должно хватить на любое "железо", которое можно установить внутрь.

В целом, комплект похож на поставку ноутбуков – краткая инструкция, питание и диск с драйверами и ПО, разве что термопаста и крепеж к ноутбукам не прилагаются.

Дизайн и характеристики Shuttle XH61V #

Исследуемое нами устройство, по сути, представляет собой конгломерат из корпуса, блока питания, кулера для процессора и материнской платы нестандартной РСВ. Начнем мы с корпуса.

Он имеет размеры 240x200x72 мм, а масса всей платформы составляет 1961 г без установленных компонентов.

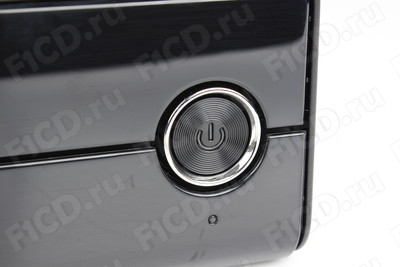

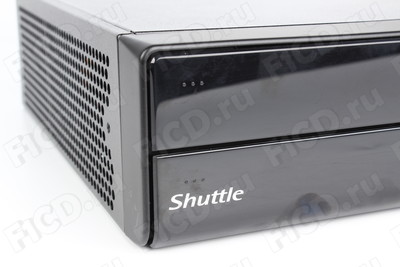

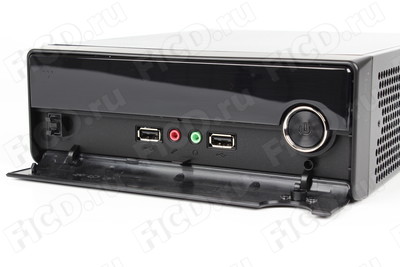

На передней панели – кнопка включения с индикатором и светодиод активности накопителей, а под двумя декоративными крышками – место для размещения оптического slim-привода, два порта USB и аудиоразъёмы.

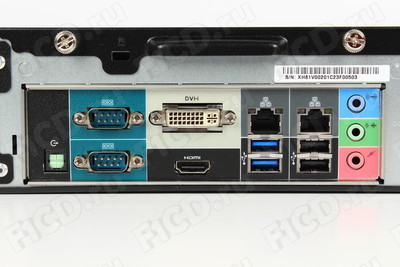

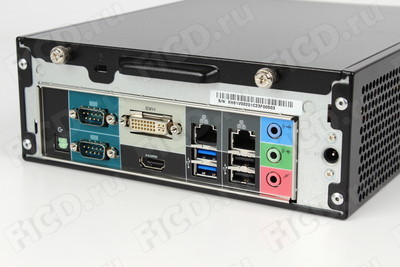

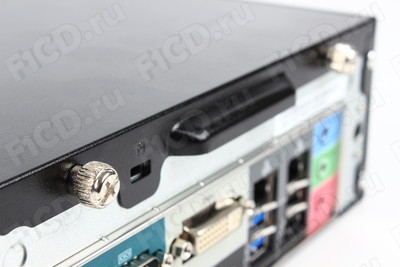

На задней панели находятся следующие разъёмы:

• Оптический порт.
• Два порта, позволяющие подсоединять устройства по стандартам RS 232/422/485.
• DVI.
• HDMI.
• Два коннектора гигабитного LAN.
• Два порта USB 3.0
• Два порта USB 2.0
• Аудиоразъёмы.
• Разъём питания от внешнего адаптера.

Две боковые панели – перфорированные, а на правой размещены два вентилятора – о них подробнее чуть позже.

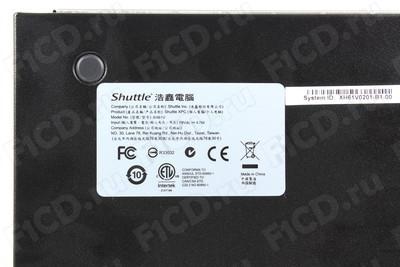

Снизу – четыре резиновые ножки, довольно крепко держащие устройство на любой более-менее гладкой горизонтальной поверхности, и несколько наклеек.

Верхняя крышка ничем не примечательна, кроме одного – она съёмная.

Сняв эту самую крышку, мы получаем доступ к самому интересному – внутренностям платформы для мини-ПК.

Снимаем лотки для привода и жёсткого диска. Последний весьма интересен виброгасящей прокладкой – впрочем, если вы установите SSD, то она вам не понадобится, но наличие весьма приятно.

Мы же использовали обычный жёсткий диск формата 2,5 дюйма – модель Seagate Momentus 640Gb (ST9640320AS).

Отметим, что изготовление лотка довольно удачное – разъём доступен для подключения, а закрепили мы жесткий диск винтами как раз со стороны виброгасящей прокладки.

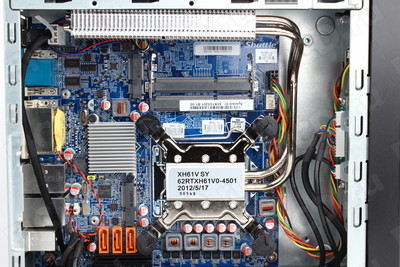

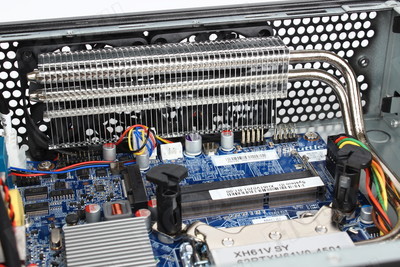

Теперь рассмотрим саму "начинку". Материнская плата имеет довольно необычное расположение элементов, а процессор охлаждается кулером на базе двух тепловых трубок с вынесенным к боковой стенке радиатором.

Снимаем охлаждение интересной формы – такое расположение радиатора позволило выводить тепло сразу за пределы корпуса.

Крепится охлаждение с помощью обычных клипс для сокета LGA 1155

Основание выполнено по технологии прямого контакта тепловых трубок с теплораспределителем процессора, правда, поверхность его отнюдь не зеркальна.

Форма рёбер радиатора напоминает перевернутый мягкий знак – это сделано специально, чтобы радиатор не касался элементов и разъёмов на материнской плате.

Набраны 46 алюминиевых ребер не слишком плотно – все же два slim-вентилятора диаметром 60 мм вряд ли способны "прокачать" плотно набранные пластины.

Кстати, о вентиляторах – оба производства компании NSTECH, называются PSAD16010SM, вращаются со скоростью 4600 оборотов в минуту, основаны на гидродинамическом подшипнике и имеют по одиннадцать лопастей.

Подключены они параллельно к одному и тому же 4-пиновому разъёму материнской платы.

Питается вся конструкция от внешнего адаптера питания, а кабель от разъёма идет от левой к правой части материнской платы. Что помешало сразу вынести разъём на эту сторону – непонятно. Возможно, предполагается размещение в таком корпусе не только исследуемой нами материнской платы.

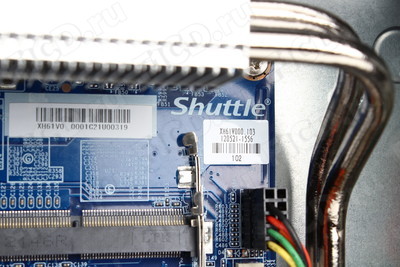

Расположение компонентов довольно плотное, и даже батарейку лишили разъёма – запаковали в пластик, приклеили к экрану разъёмов, а два проводка просто подключили к материнской плате двухпиновым коннектором.

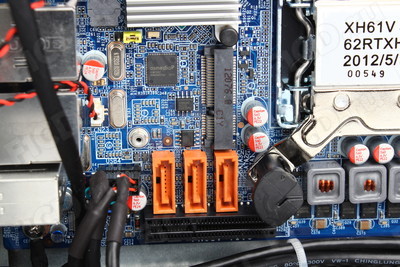

Разъёмов SATA на плате всего три – все они плотно расставлены неподалеку от слота PCI-E (нет, видеокарту в него не установить – для её выходов нет прорези, а для самой платы просто не хватит места), а рядом с ними подключены USB-порты передней панели.

Учитывая, что в корпусе можно разместить всего два устройства – оптический привод и HDD/SSD накопитель в лотке, три разъёма выглядят не очень логично, хотя автор этих строк сразу углядел возможность закрепить ещё один накопитель на обороте лотка для жёсткого диска – при таком размещении всё имеет смысл.

Впрочем, только накопителями возможности подключения не исчерпываются – на плате еще имеются полноразмерный и половинный разъёмы miniPCI-E (соответственно для mSATA-устройств и карт miniPCI-E).

На всякий случай производитель предусмотрел и провод с разъёмом microSATA (питание и данные), сразу подключенный к материнской плате, а всё питание SATA-устройств оформлено одним коннектором на материнской плате.

Разъёмов для оперативной памяти DDR3 два – оба формфактора SO-DIMM.

Процессор устанавливается в стандартный сокет LGA 1155.

Гипотетически можно заменить "родное" охлаждение на другой кулер. Если учесть, что оптические накопители сегодня не так уж распространены по сравнению с жёсткими дисками, аж скрипящими от MKV-фильмов, при снятии лотка для DVD/BluRay-привода мы получаем около 55 мм над крышкой теплораспределителя процессора. Это даёт возможность установки, например, низкопрофильных кулеров на защёлках или с универсальным креплением.

В среднем, такие модели обеспечивают как минимум 10 мм зазора до крышки и позволят обдувать ещё и компоненты возле процессорного сокета, да и, в целом, ускорят конвекцию воздуха, которую можно увеличить дополнительной перфорацией верхней крышки или заменой ее на плексигласовую. А в прозрачное окошко так и просится светодиодная подсветка – словом, представителям моддингового сообщества есть где развернуться, благо боковые стенки уже имеют аккуратную заводскую перфорацию.

Совместимость Shuttle XH61V с компонентами #

Так выглядят технические характеристики Shuttle XH61V:

Тестирование Shuttle XH61V #

Для тестирования мы использовали следующие компоненты:

Немного информации об используемом процессоре с помощью соответствующего ПО.

Оценка Windows для получившейся конфигурации:

Наиболее слабое место – разумеется, встроенный в процессор видеочип, и его тип зависит от установленного процессора. Напоминаем, что производитель рекомендует установку процессоров с тепловым пакетом не выше 65 Вт. В целом производительность системы будет зависеть от того, что вы в неё вставите. Без добавки в виде процессора, памяти и накопителя всё это работать не сможет, а именно эти компоненты, в общем-то, и определяют производительность ПК. Поэтому производить синтетические тесты процессора, памяти, жёсткого диска и видеокарты, учитывая, что мы их установили сами в процессе сборки, смысла не имеет.

Вместо этого мы рассмотрим удобство сборки и эргономичность системы в работе. Итак, собирать данный ПК более чем просто:

• Вставляете процессор в сокет.
• Наносите термопасту.
• Защёлкиваете основание системы охлаждения.
• Вставляете модуль памяти.
• Прикручиваете HDD/SSD к лотку.
• Подсоединяете провода к накопителю.
• Прикручиваете лоток на место.

Всё просто, как "раз-два-три", осталось только закрыть крышку, подсоединить периферию и питание. Что касается эргономики, то в этом свете мы рассмотрим энергопотребление, шум системы охлаждения и температурный режим – поскольку выбранный нами процессор соответствует критериям производителя по сокету и тепловому пакету. Для прогрева процессора мы одновременно использовали утилиты FurMark (сильная нагрузка на видеоядро) и LinPack (с графическим интерфейсом LinX, максимальная нагрузка на вычислительные ядра).

Итак, благодаря "ноутбучным" компонентам общее потребление энергии было таково:

В простое частота процессора динамически снижалась – поэтому и значения потребления были довольно низкими при небольшой нагрузке.

Что касается шума, то мы измерили показания при максимальной и минимальной скорости вращения вентиляторов:

Что сказать – гидродинамические подшипники неплохо справились. Даже на высокой скорости и довольно близко к пользователю шум системного блока был невелик, поэтому аплодисменты инженерам. Но вот как дела с температурой? Сначала мы измерили температуру корпуса снаружи под максимальной нагрузкой синтетическими приложениями при комнатной температуре в 24 градуса:

В среднем температура корпуса не так уж и высока, стол не прожжет и руку не ошпарит. А вот "климат" внутри корпуса был такой:

Да уж, 65 Вт процессора показали себя во всей красе, как и отсутствие конвекции воздуха – по сути, система охлаждения в основном отводит тепло от радиатора, а всем остальным компонентам "свежего воздуха" не особо достается. Как же себя чувствовали датчики внутри наших компонентов при полной нагрузке на процессор? Для проверки мы воспользовались программами HWMonitor и RealTemp:

Пиковое значение температуры процессора составило 82 градуса – это довольно много, учитывая не такой уж и горячий норов Intel Core i3-2100, который мы даже не разгоняли. Отсюда довольно простой вывод – для горячих камней данная система охлаждения не годится и придерживаться стоит списка рекомендованных процессоров.

При офисной работе и в качестве HTPC данная платформа сможет работать без высокого нагрева – температура нашего процессора в таком режиме составляет примерно 42-45 градусов, ведь именно в таком режим мы и прогревали системный блок перед запуском тестов. Производитель же позиционирует систему в качестве основы сверхтихого решения, и мы можем сказать, что это у них хорошо получилось – если обратить свое внимание не на такие дорогие процессоры, как Intel Core i7 и Intel Core i5 со сниженным потреблением, а, например, на Intel Celeron G540, то на разницу можно купить жёсткий диск и разместить платформу в VESA-креплении сзади монитора. На выходе мы получаем сверхкомпактную рабочую лошадку, близкую по габаритам к моноблочным ПК.

Что до блока питания, то во время тестирования его температура составляла 41 градус в простое после 3 часов средней нагрузки и 45 градусов по шкале Цельсия при максимальной нагрузке в течении одного часа.

Shuttle XH61V: резюме #

Стоимость платформы в России составляет примерно 7500 рублей в розницу – с одной стороны, это не слишком дёшево за набор из корпуса, материнской платы, охлаждения и БП, при том что возможности стокового охлаждения довольно ограничены, а видеокарту нельзя установить дополнительно. Однако стоит учесть тот факт, что среднее потребление в повседневных задачах системы с Intel Core i3, планкой памяти 4 Гбайт и жёстким диском находилось на уровне в среднем 34 Вт, а при такой нагрузке шум от данной платформы был слаборазличим уже на расстоянии в 30 см.

А это значит, что, установив данную систему на заднюю стенку монитора на VESA-крепление, вы получите очень компактное и практически бесшумное решение с крайне низким потреблением. Стоимость же подобного по эффективности решения при самостоятельной сборке окажется более высокой и будет осложнена долгим подбором компонентов. Также своё место платформа найдет при контроле устройств, подключаемых по RS 232/422/485 – то есть, возможно и производственное, и лабораторное применение.

Плюсы Shuttle XH61V: #

• Практически бесшумное исполнение.
• Низкое энергопотребление.
• Малые габариты.
• Возможность VESA-монтажа.
• Возможность подключения устройств по RS 232/422/485.

Минусы Shuttle XH61V: #

• Невозможность установить дискретную видеокарту.
• Ограниченный набор совместимых процессоров.

Фотогалерея Shuttle XH61V #
